수치해석과 토목분야의 시스템구축 및 데이터처리를 전문으로 하는 컨설턴트 기업입니다.

• 콘크리트구조물의 내진성평가기술
• 지진시 보유수평내력법에 의한 하천수문시설의 내진성조사
• 지반연성을 고려한 구조물의 2차원 및 3차원 동적해석
• 응답변위법을 이용한 지하구조물의 내진해석 및 안정성조사
• 응답진도법을 이용한 지하구조물의 내진해석 및 안정성조사

PDF

적용분야 및 특징

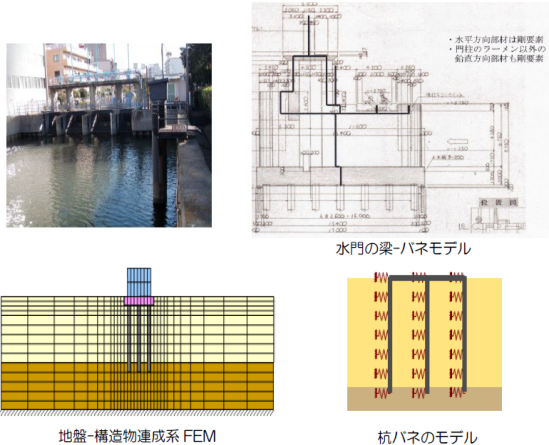

• 보-스프링모델에 의한 정적진도법 및 시계열 응답해석 및 내진성조사
• 2차원 선형 FEM에 의한 정적해석 및 시계열 응답해석 및 내진성조사
• 2차원 비선형 FEM에 의한 정적해석 및 시계열 응답해석 및 내진성조사
• 부재단면의 휨 및 전 내력의 조사
• 소성변형능력, 보유수평내력의 조사

상세

■대상
○하천구조물（수문, 통문）
○교량
○라이프라인（공동구, 상하수도시설）
○수로, 저수조
○말뚝기초

PDF

적용분야 및 특징

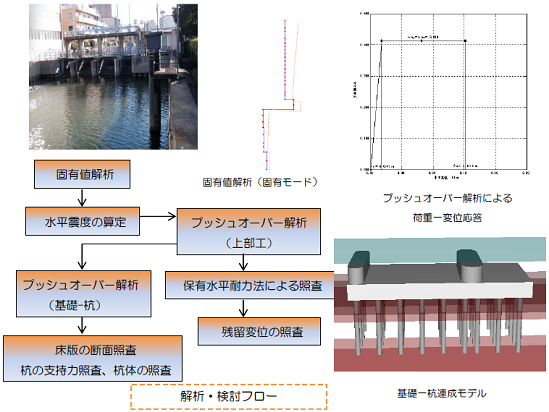

• 복잡한 파괴 모드를 갖는 수문 구조물의 내진성 검토를 「도로교시방서」 및 「하천구조물의 내진성능검토 지침」을 기초로 실시
• 정적진도법으로 실시하기 때문에 검토시간과 검토비용의 부담이 적음

상세

■내용
・고유치해석에서 고유주기에 따른 지진력(수평진도)를 구하고 구조물의 내진성능을 비선형성（M-Φ）을 고려한 푸시오버해석에 의해 구함
・기초-말뚝에 대해서도 상부공과 동일한 절차로 실시
・사질지반에서는 액상화판정을 실시하여 액상화안전율（FL치）에 따른 지반강성의 저하를 고려

■대상
・수문상부공（문기둥, 보기둥）
・수문하부공（기둥바닥판, 말뚝）
・게이트본체

PDF

적용분야 및 특징

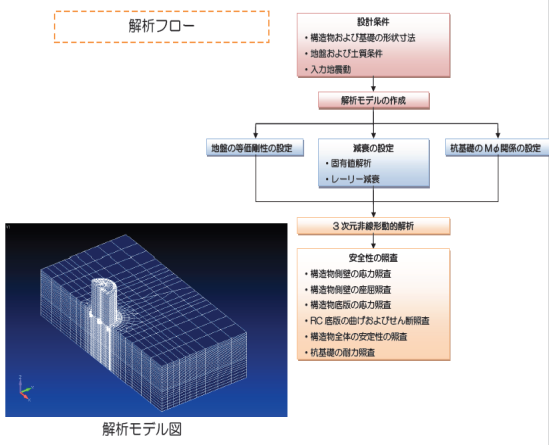

• 지반상에 설치된 대규모 구조물은 지진시에 지반과의 동적 연성효과가 발생하기 때문에 구조물의 내진진단을 정밀하게 실시하기 위해서는 지반과 구조물 모두 모델링한 검토가 필요
• 지반을 솔리드요소로 모델링하여 구조물을 셀요소나 빔요소 등에 의해 2차원 및 3차원으로 모델링을 하여 해석을 실시

상세

■대상
○지상구조물
・LNG탱크
・상수도탱크
○지하구조물
・Box Culvert
・지하도로터널
・지하철

PDF

적용분야 및 특징

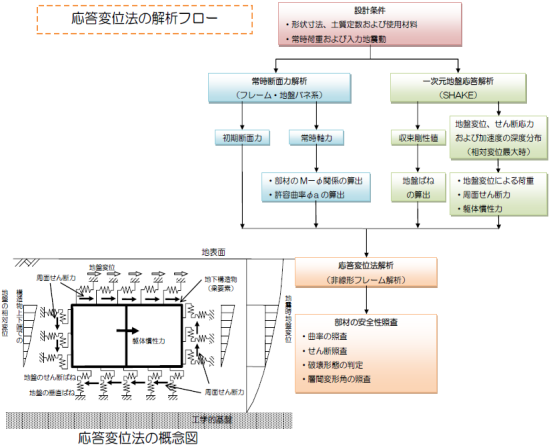

• 응답변위법
• 도시 도로터널, 지하철 및 수도시설 등의 각종 설계지침에 규정됨
• 지진시의 지반변위, 지반전단력 및 구조체관성력을 보 및 지반스프링으로 모델링하여 구조물에 작용되는 내진조사를 실시하는 방법

상세

■응답변위법・응답진도법
・지하철이나 지하도로터널 등의 지하구조물은 지중내부에 구조물이 설치되기 때문에 내진진단의 구조물과 지반의 상호작용이 가능하도록 정밀한 모델링이 필요
이를 위해 사용되는 정적내진 해석방법

■ 대상
○지하구조물（지하철, 지하도로터널등）

PDF

적용분야 및 특징

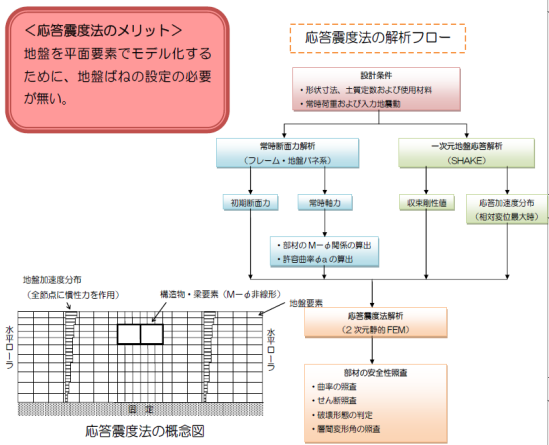

• 응답진도법의 장정
• 지반을 수평요소로 모델링하기 때문에 지반스프링 설정의 필요가 없음
• (응답변위법은 각종 설계지침에서 권장되지는 방법이지만 지반스프링정수 설정이 임의성이 있는것과 복잡한 형상의 구조물에 적용이 어려운 경우가 있음)

상세

■응답변위법・응답진도법
・지하철이나 지하도로터널 등의 지하구조물은 지중내부에 구조물이 설치되기 때문에 내진진단의 구조물과 지반의 상호작용이 가능하도록 정밀한 모델링이 필요
이를 위해 사용되는 정적내진 해석방법

■ 대상
○지하구조물（지하철, 지하도로터널등）
