서비스내용

해석기술서비스

1차원 하상변동해석

검토내용・해석예

1차원 하상변동해석(하도구간)

PDF

적용분야 및 특징
  • 하상고・퇴적량・통과토사량 등의 출력.
  • 횡단구조물·급경사부의 검토도 가능.
  • 하상재료의 교환에 의한 입도분포 변화검토.
  • 비평형 유사량식에 의해 부유사도 고려.
상세
■해석에 필요한 데이터
・지형에 대한 데이터(평면, 종단, 횡단)
・유량・수위에 대한 데이터(설계유량, 실적유량, 실적수위)
・하상재료, 지층에 대한
 데이터(입도분포)

■관련항목
・댐의 퇴사예측과 퇴사대책 검토
・슬릿댐・유공댐 효과검토
・바닥고정 구조물의 효과검토
・직토유하의 검토
・한 유역의 토사 이동상태의 검토

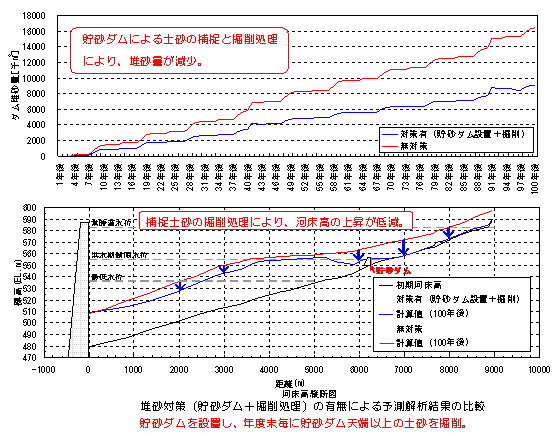

1차원 하상변동해석(댐 퇴사검토)

PDF

적용분야 및 특징
  • 댐 호수내의 유동, 퇴사, 탁도변화의 계산가능.
  • 유입・방류토사량의 검토가 가능.
  • 하상재료 입도변화의 검토가 가능.
  • 준설, 저사댐, 배사 바이패스, 직토, 호수내 이송, 매립 등의 다양한 퇴사처리의 고려가능.
상세
・소류사, 부유사, 워시로드의 3개의 이동형태의 고려가능
・교환층, 전이층, 퇴적층의 개념을 도입한 다층모델에 의한 하상재료의 연직변화를 계산
・저수용량의 변화에 대해서도 계산결과에 의한 산출가능

1차원 하상변동해석(슬릿댐, 유공댐 등의 효과검토)

PDF

적용분야 및 특징
  • 슬릿댐, 유공댐, 바닥고정 구조물 등이 존재하는 구간에서의 하상변동계산
  • 슬릿댐, 유공댐 등의 토사조절효과(댐상류 구간에서의 토사포착효과) 검토
  • 바닥고정공 군의 세굴방지 효과검토
상세

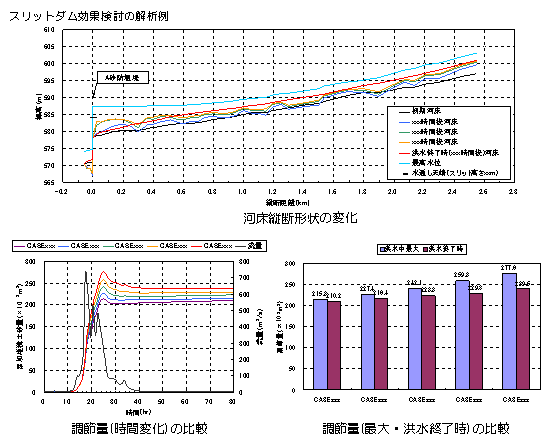

■주요 결과도
・하상종단형태의 변화(좌측 그림)
・조절량(좌측 그림)
・대표지점의 통과토사량 시간변화
・토사 수지도

1차원 하상변동해석(직토유하의 검토)

PDF

적용분야 및 특징
  • 댐 하류하도에의 퇴적토 검토
  • 퇴적토의 침식・유하계산
  • 하류지점의 하상상승, 입도변화를 예측
  • 조류박리의 효과검토
상세

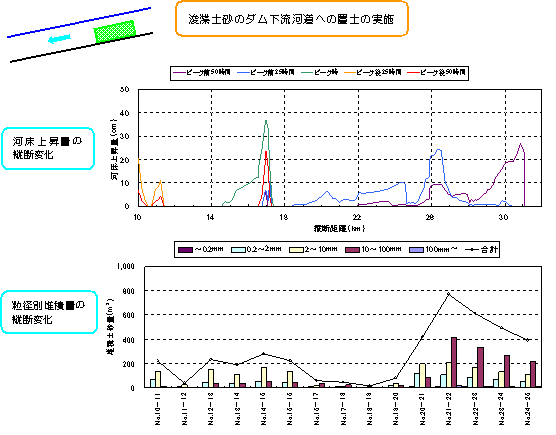

■주요 결과도
・하상상승량의 종단변화(좌측 그림)
・입경별 퇴적량의 종단변화(좌측 그림)
・대표지점의 통과토사량, 퇴적토사량, 입도분포 등의 시간변화
