지반변형(액상화)・사면안정성검토

검토내용・해석예

지반변형（액상화판정） 및 사면안정성 검토기술

PDF

적용분야 및 특징
  • 1차원 전응력 및 유효응력해석에 의한 액상화 위험도 판정

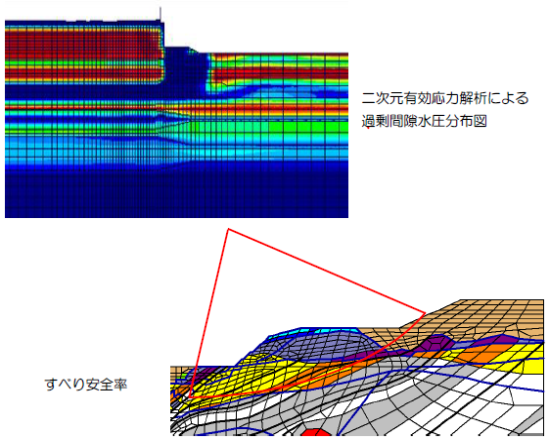

  • 2차원 유효응력해석(FLIP)에 의한 액상화 위험도 판정(과잉간극수압분포 등)
  • 액상화에 따른 잔류변형해석
  • 원호활동법에 의한 사면·법면의 안정성검토
상세
■ 대상
○사질지반
○호안 및 배후지반
○하천제방
○축제성토
○자연사면







ALID를 이용한 액상화시 지반변형해석（１）

PDF

적용분야 및 특징
  • ALID방법
  • 하천구조물의 하나인 축제성토가 지진시 액상화에 의한 침하량과 측방유동량을 간이적으로 예측하는 방법
  • 대책공의 필요성 여부 등을 목적으로 내진 1차 진단 방법으로 사용
상세
■ALID방법
・하천의 축제성토가 지진시 액상화 등의 피해와 월류 및 붕괴의 위험성이나 성토내의 지하구조물이 손상 가능성이 있음. 따라서 사전에 지진시의 지반의 변형량을 정량적으로 예측이 필요
이를 위하여 사용되는 정적 지반변형량을 산출하는 해석방법

■대상
○하천구조물（축제성토, 성토내 선형구조물）

ALID를 이용한 액상화시 지반변형해석（2）

PDF

적용분야 및 특징
  • ALID방법
  • 하천구조물의 하나인 축제성토가 지진시 액상화에 의한 침하량과 측방유동량을 간이적으로 예측하는 방법
  • 대책공의 필요성 여부 등을 목적으로 내진 1차 진단 방법으로 사용
상세

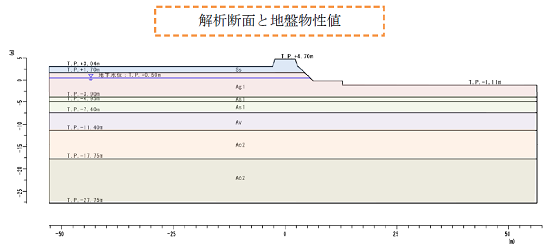

■해석조건
ALID의한 해석은 초기응력해석→액상화 유동해석→과잉간극수압 소산해석의 순으로 실시. 탄소 성구성모델은 MC/DP(Mohr-Coulomb/Drucker-Prager)모델을 사용. 액상화 유동해석시의 강성저하는 「야스다·이나가키모델」이며 과잉간극수압 소산시의 체적변화는 「이시하라·유신미모델」을 사용

■해석결과

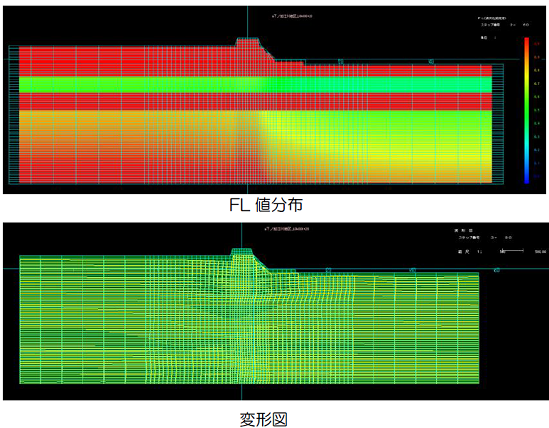

해석결과로 FL치분포와 과잉간극수압소산 전후의 변형도를 표시
