서비스내용

해석기술서비스

파랑변형

검토내용・해석예

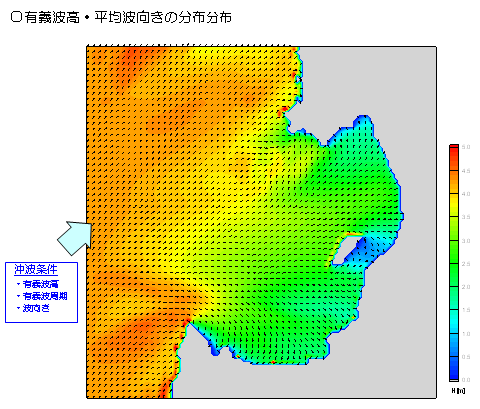

파랑변형계산(다방향 불규칙파)

PDF

적용분야 및 특징
  • 다방향 불규칙파의 파랑변형계산
  • 에너지평형방정식
상세
【물리과정】
・파의 굴절
・천수변형
・쇄파
・회절
・반사

■입력조건:
(충파조건)유의파고, 충파유의파주기, 평균파향

■출력:
유의파고, 유의파주기, 평균파향

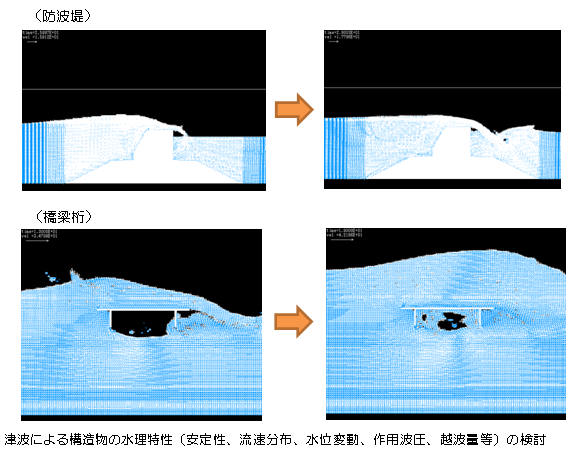

수치파동수로(CADMAS-SURF)

PDF

적용분야 및 특징
  • 파동의 전파
  • 방파제 및 호안의 월파
  • 구조물에 작용하는 파력
  • 교량거어더에 작용하는 파력
  • 설계파나 쓰나미파형 입력
상세
○자유수면이 다가함수가 되고 복잡한 흐름의 해석
○Volume of Fluid(VOF)법을 이용
○포라스모델을 기반으로 확장한 식을 사용
○조파모델에 아래 구조파함수의 적용가능
 ・스톡파 제5차 근사해(정형진행파)
 ・쿠노이도파 제3차 근사해(정형진행파)
 ・흐름함수법B에 의한 수치해(정형진행파)
 ・매트릭스데이터(임의파형)
