해석기술서비스
2차원 유동해석
검토내용・해석예

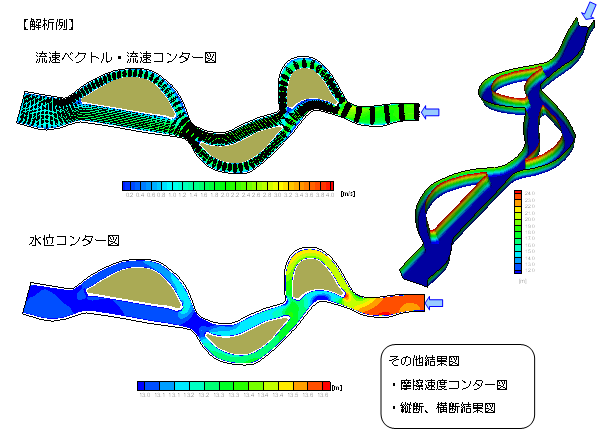

2차원 유동해석
비구조격자를 이용한 2차원 유동계산
계산결과를 이용한 교각주변의 세굴(범위) 산정의 2차원 유동해석
2차원 유동해석
PDF
적용분야 및 특징
평면2차원 흐름해석
횡단변형을 고려한 계산메쉬작성
정상, 비정상장의 해석
교각・식생 저항의 고려가능
지천유입
상세
평면 2차원 흐름해석모델을 이용한 시뮬레이션에 의해 평면적인 수리정보(유속, 수위, 수심, 마찰속도등)를 얻는 것이 가능
■해석에 필요한 데이터
・평면도
・횡단측량데이터
・계산유량
・입도계수
・하류단 수위 등

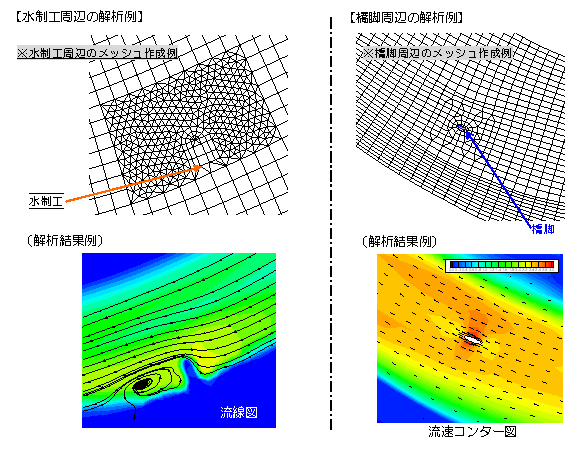

비구조격자를 이용한 2차원 유동계산
PDF
적용분야 및 특징
비구조격자를 이용한 평면2차원 흐름해석
교각이나 횡단구조물을 고려한 계산메쉬작성
정상, 비정상장의 해석
지천유입
상세
평면 2차원 흐름해석모델을 이용한 시뮬레이션에 의해 평면적인 수리정보(유속, 수위, 수심, 마찰속도등)를 얻는 것이 가능
■해석에 필요한 데이터
・평면도
・횡단측량데이터
・교각, 횡단구조물 등의 도면
・계산유량
・입도계수
・하류단 수위 등

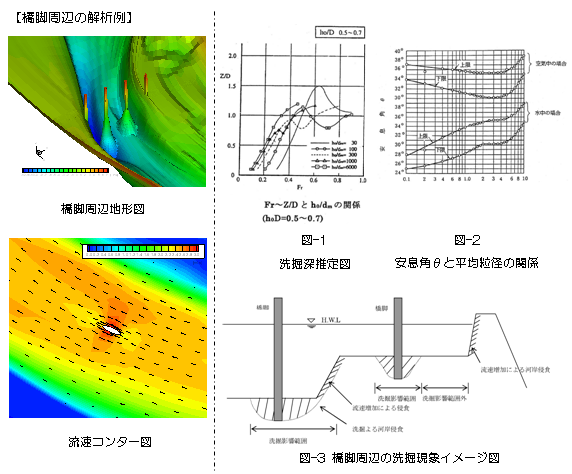

계산결과를 이용한 교각주변의 세굴(범위) 산정의 2차원 유동해석
PDF
적용분야 및 특징
구조격자, 비구조격자를 이용한 평면2차원 흐름해석
교각이나 횡단구조물 형상을 고려한 계산메쉬작성
정상, 비정상장의 해석, 지천유입
「하천을 가로지르는 교량에 대한 계획 안내서(안)」을 기초로 세굴깊이, 세굴범위를 추정
상세
평면 2차원 흐름해석모델을 이용한 시뮬레이션에 의해 평면적인 수리정보(유속, 수심등)을 이용하여 세굴심도, 세굴범위를 추정
■세굴심도
과거의 약 300에 달하는 사례를 기초로 작성된 세굴심도 추정도(그림-1)를 이용하여 수심h0, 교각폭D, 하상재료 평균입경dm, 프라우드수Fr에 의해 평가
■세굴범위
그림-2에 의해 평균입경에서 안식각을 구하고 계산식을 이용하여 세굴범위를 산정
■비고
・(재)국토기술연구센터(일본)
「하천을 가로지르는 교량에 관한 계획 안내서(안)」2009년 7월
